[CAGradientLayer] UIView setGradient - 그라데이션 사용하기

1️⃣ 그라데이션을 만들기 위해 필요한 CAGradientLayer?

CAGradientLayer | Apple Developer Documentation

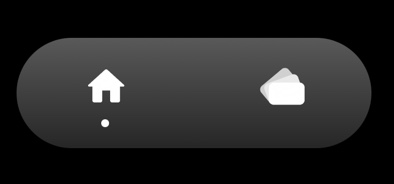

커스텀 탭바에는 그라데이션도 적용되어 있었다. (괜찮아 이쁘잖아)

그래서 지난번 블러 효과를 다룬 글에 이어서, 이번에는 그라데이션을 적용하는 방법에 대해서 다뤄보도록 하겠다.

자세히보면 위와 밑의 색이 달라진다 :)

그라데이션을 사용하기 위해서는 CAGradientLayer에 대한 이해가 필요했다.

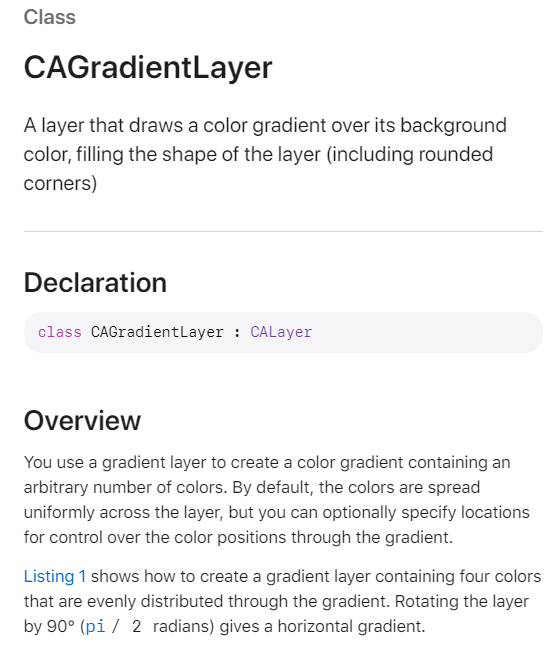

이해하기 위해 역시 Apple 개발자 공식문서를 읽어보자면,
CAGradientLayer는 CALayer를 상속받으며, 배경색 위 색상 그라데이션을 그려 둥근 모서리를 포함한 레이어를 채우는 방식이라 쓰여있다.

💡 여기서 잠깐! CALayer란 무엇일까?

CA는 Core Animation의 줄임말이다.
간단하게 말해, UIView에서는 레이아웃, 터치 이벤트 같은 처리를 하면서 많은 작업을 하기 때문에 애니메이션을 담당하는 행위를 Core Animation, 즉 CALayer에게 일을 분산(위임) 해주게 되었다고 보면 된다.
(모서리를 둥글게 만드는 cornerRadius를 layer에서 담당하는 것이 이 이유 때문이라 볼 수 있다.)

-> 그렇기 때문에 모든 UIView는 하나의 (Root) CALayer를 가질 수 있을 것이며,
    추가로 더해, (Root) CALayer는 (하위) SubLayer를 여러 개 가질 수 있다.

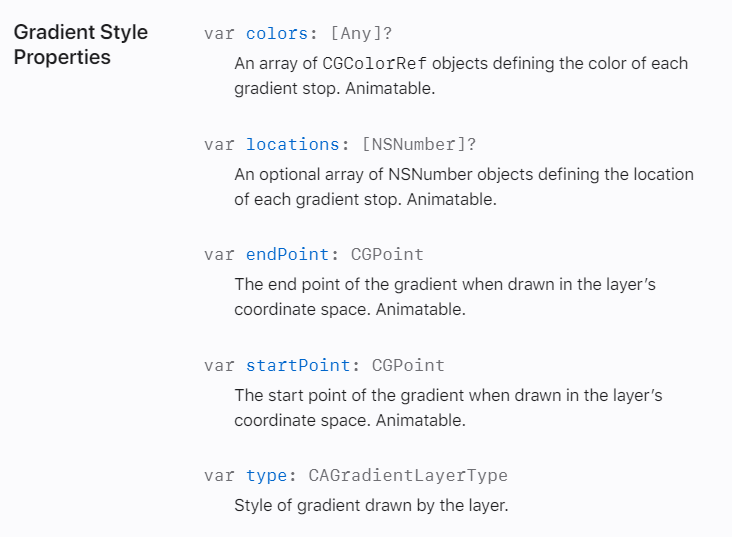

CAGradientLayer의 프로퍼티로 사용할 수 있는 것들이 5가지가 있는데 많지 않아서 하나씩 살펴보겠다.

계속 지점(정지점)이라는 말이 반복해서 나오는데, 이거는 일종의 기준(점)이라 이해하면 되며, 모든 점은 Layer를 그리는 뷰 기준으로 0.0부터 1.0 사이의 값으로 설정된다. (더 자세한건 아래에서 알아보도록 하자)

• var colors: [Any]? -> 각 gradient 점에 지정할 색을 Array로 설정
• var locations: [NSNumber]? -> Gradient가 적용될 지점의 위치를 정의
• var endPoint: CGPoint -> Gradient의 끝 지점을 정의
• var startPoint: CGPoint -> Gradinent의 시작 지점을 정의
• var type: CAGradientLayerType -> Gradient

이를 바탕으로 내가 탭바에서 사용했을 때, 그라디언트 코드를 쉽게 사용하기 위해 아래와 같은 Extension 코드를 작성했다.

extension UIView {
    func setGradient(color1: UIColor, color2: UIColor) {
        let gradient: CAGradientLayer = CAGradientLayer()

        gradient.colors = [color1.cgColor, color2.cgColor]
        gradient.locations = [0.0, 1.0]
        gradient.startPoint = CGPoint(x: 0.5, y: 0.0)
        gradient.endPoint = CGPoint(x: 0.5, y: 1.0)

        gradient.frame = bounds
        gradient.cornerRadius = 35

        layer.addSublayer(gradient)
    }
}

그리고 실제 탭바에서 사용은 이런 식으로 사용했다.

customTabBar.setGradient(color1: UIColor(red: 1, green: 1, blue: 1, alpha: 0.35),
                         color2: UIColor(red: 1, green: 1, blue: 1, alpha: 0.15))



2️⃣ Gradient의 시작과 끝 지점(startPoint, endPoint) 차이에 따른 변화

이제 조금 더 깊게 그라데이션이 적용되는 지점을 설정하는 방법에 대해서 하나씩 자세하게 살펴보도록 하겠다.

우선 startPoint와 endPoint는 그라디언트의 적용 시작 지점과 끝 지점을 의미한다고 위에서 말했었다.

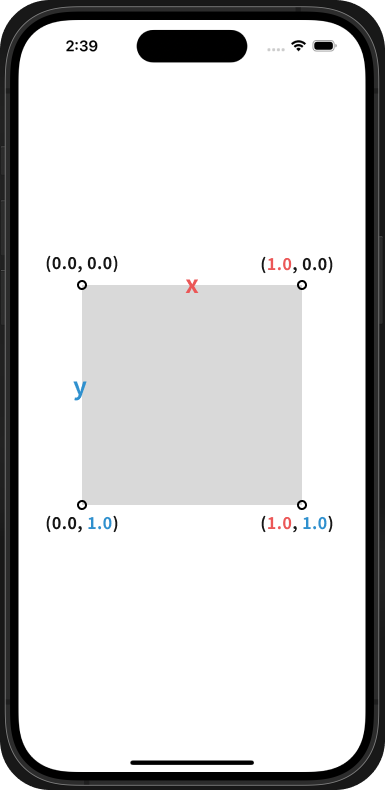

범위는 0.0부터 1.0까지의 CGPoint 값 (= x와 y값을 가진다)으로 지정하게 되는데, 가장 왼쪽 상단 (0.0, 0.0)부터 아래쪽 하단 (1.0, 1.0)까지 이루어진다고 보면 된다.

기본적인 CGPoint 적용 지점!

startPoint와 endPoint는 그라데이션의 적용 시작과 끝의 위치를 나타내기도 하지만,
그것보다 더 중요한 것은 여기서 지정하는 값에 따라 "그라데이션의 적용 방향"이 달라진다는 것을 살펴보고 넘어갈 필요가 있다.

기본적으로 startPoint와 endPoint값을 지정하지 않으면 start: (0.5, 0.0), end: (0.5, 1.0) 값이 담기게 되는 경우를 살펴보면,

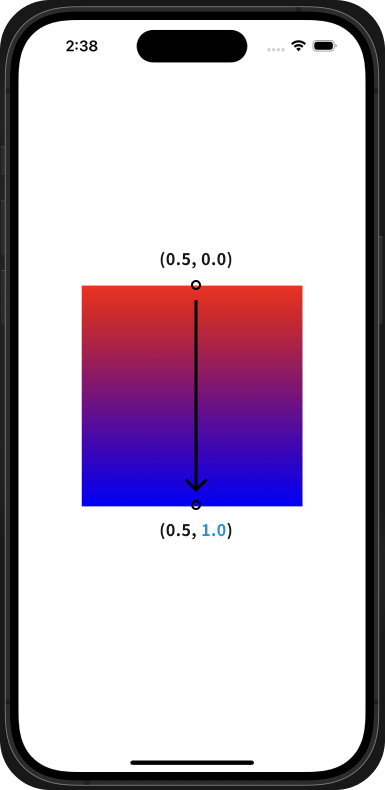

아래와 같이 x축의 변화는 없이 위에서부터 아래 방향대로 그라데이션이 적용된다.

gradient.startPoint = CGPoint(x: 0.5, y: 0.0)
gradient.endPoint = CGPoint(x: 0.5, y: 1.0)

x축의 변화없이 y축만 변화를 주었을 경우

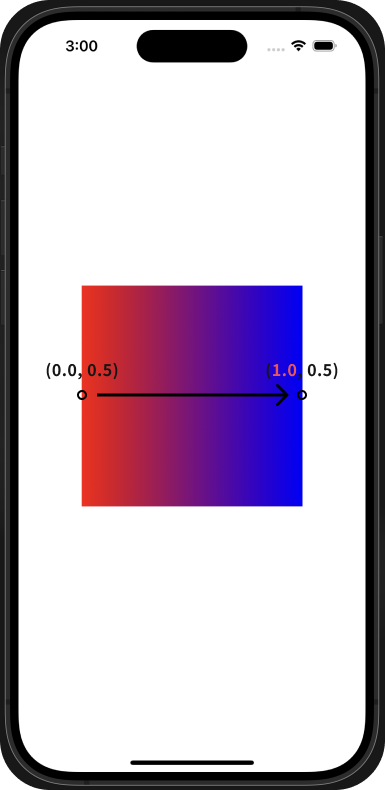

반대로 시작 포인트와 끝 포인트에 대해 y축에 변화없이 x축에 대한 변화만 주는 경우, 왼쪽에서 오른쪽 방향으로 그라데이션이 적용되는 것을 볼 수 있겠다.

*이때 y를 아래 코드처럼 (0.5 -> 0.5)로 이동을 시키나 (0.0 -> 0.0) 또는 (1.0 -> 1.0)으로 이동을 시키나 적용되는 그라데이션은 변화가 없다. (시작점의 관점에서는 숫자가 의미가 있겠지만, 방향의 관점에서는 start에서 end까지의 변화가 중요하므로 숫자 자체는 의미가 없다.)

gradient.startPoint = CGPoint(x: 0.0, y: 0.5)
gradient.endPoint = CGPoint(x: 1.0, y: 0.5)

그렇다면 이 기본 개념을 활용한다면,

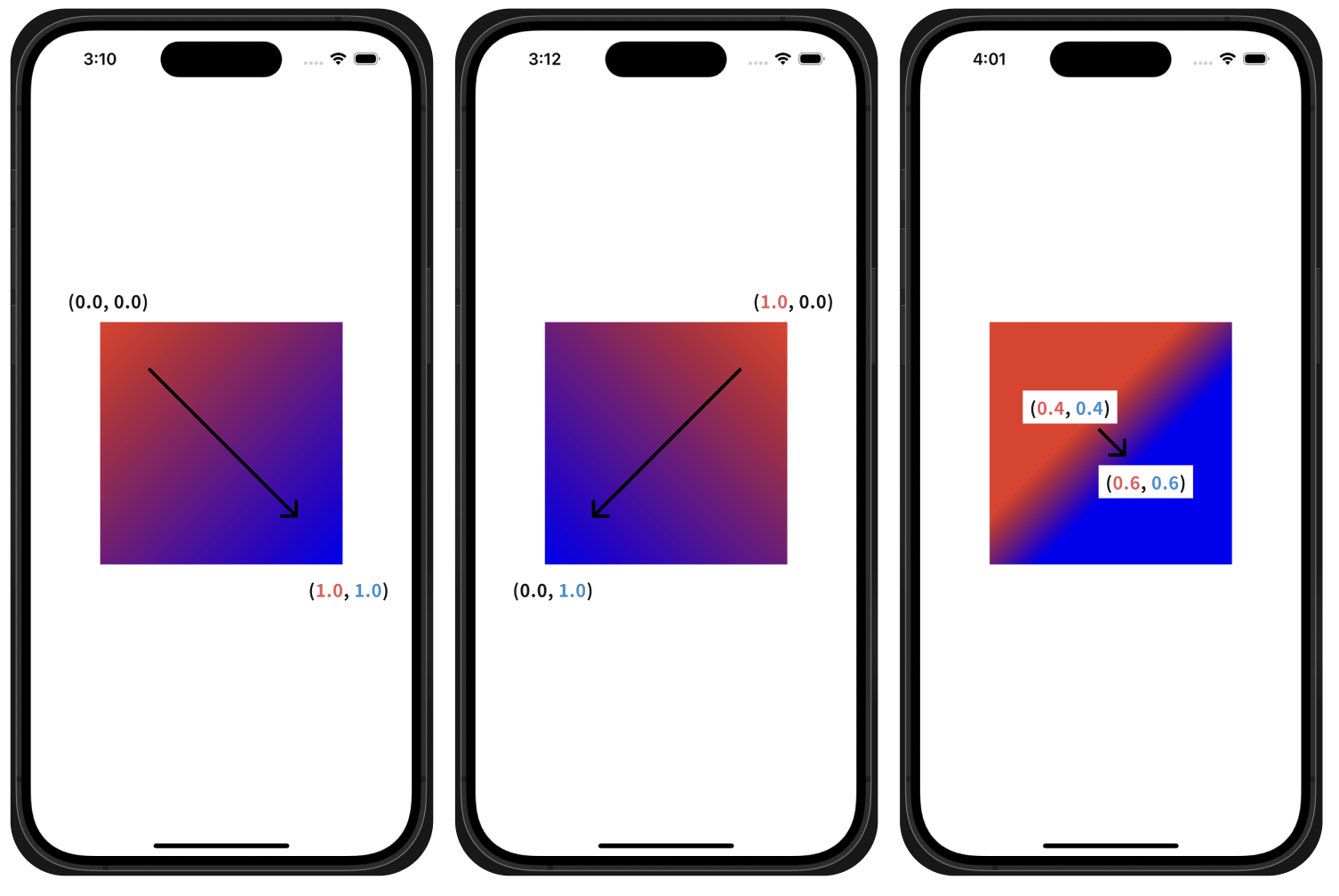

단순히 직선 방향이 아니라 대각선 방향으로도 그라데이션을 지정할 수 있고, 뷰 전체가 아닌 일부 부분에 대해서만 그라데이션을 적용시킬 수도 있을 것이다. 아래에서 확인해보자!



3️⃣ Gradient의 Locations 차이에 따른 변화

이번에는 locations 배열의 값을 바꿔보면서 "그라데이션이 적용되는 지점/위치"가 어떻게 바뀌는지 살펴보겠다.

기본적으로는 [0.0, 1.0]까지의 범위가 선택되어 뷰 전체에 자연스러운 그라데이션이 지금까지 적용되었는데,

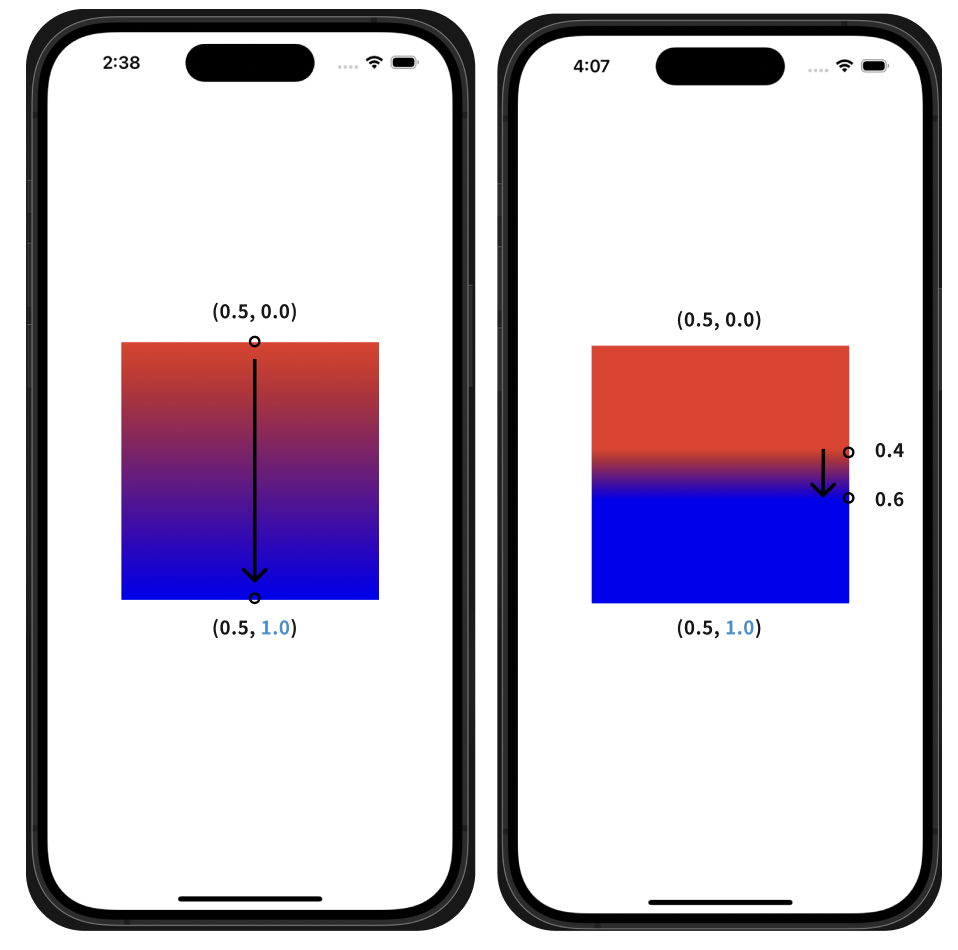

이번에는 임의로 0.4부터 0,6까지의 범위로 그라데이션이 적용되는 지점을 지정해주게 되면, 아래와 같이 똑같은 시작점과 끝점을 지정해줬다고 하더라도 다른 그라데이션이 적용되는 것을 볼 수 있을 것이다.

*다시 한번, 위에서 지정한 시작점과 끝점은 그라데이션의 "방향"을 결정한다는 의미로 바라보는 것이 더 적합하다는 점! 리마인드.

gradient.locations = [0.4, 0.6]

단, 여기서 주의할 점은 범위를 오름차순이 아닌 "내림차순"으로 주면 그라데이션이 올바르게 적용되지 않는다는 것이다.
그라데이션의 시작점이 끝 부분에 있으니 이후 적용시킬 범위 자체가 없는 셈!

gradient.locations = [1.0, 0.0]



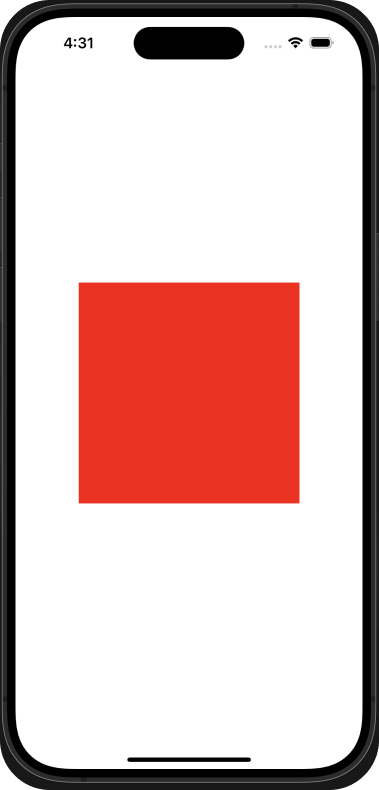

4️⃣ Gradient Type에 따른 변화

그라데이션 타입 (CAGradientLayerType)은 세 가지 종류가 있다.

• axial : 시작점에서 끝점까지 선형으로 적용되는 그라데이션, default로 적용되는 타입이다.
• conic : 중심을 기준으로 원형으로 회전하는 그라데이션, 뷰의 중심에서 시작해 각도에 따라 색상이 변화되는 형태
• radial : 중심에서 바깥 방향으로 적용되는 그라데이션, 원형 그라데이션을 만들 때 자주 사용된다.

위의 설명이나 아래 적용된 모습들을 보면 알겠지만,
axial을 제외한 conic과 radial은 "중심을 기준"으로 회전하거나 바깥 방향으로 회전하는 효과가 적용되기 때문에 startPoint와 endPoint를 잡을 때 실제 안쪽과 바깥쪽의 점을 각각 정확히 잡아야지만 그라데이션이 정상적으로 적용될 것이다.

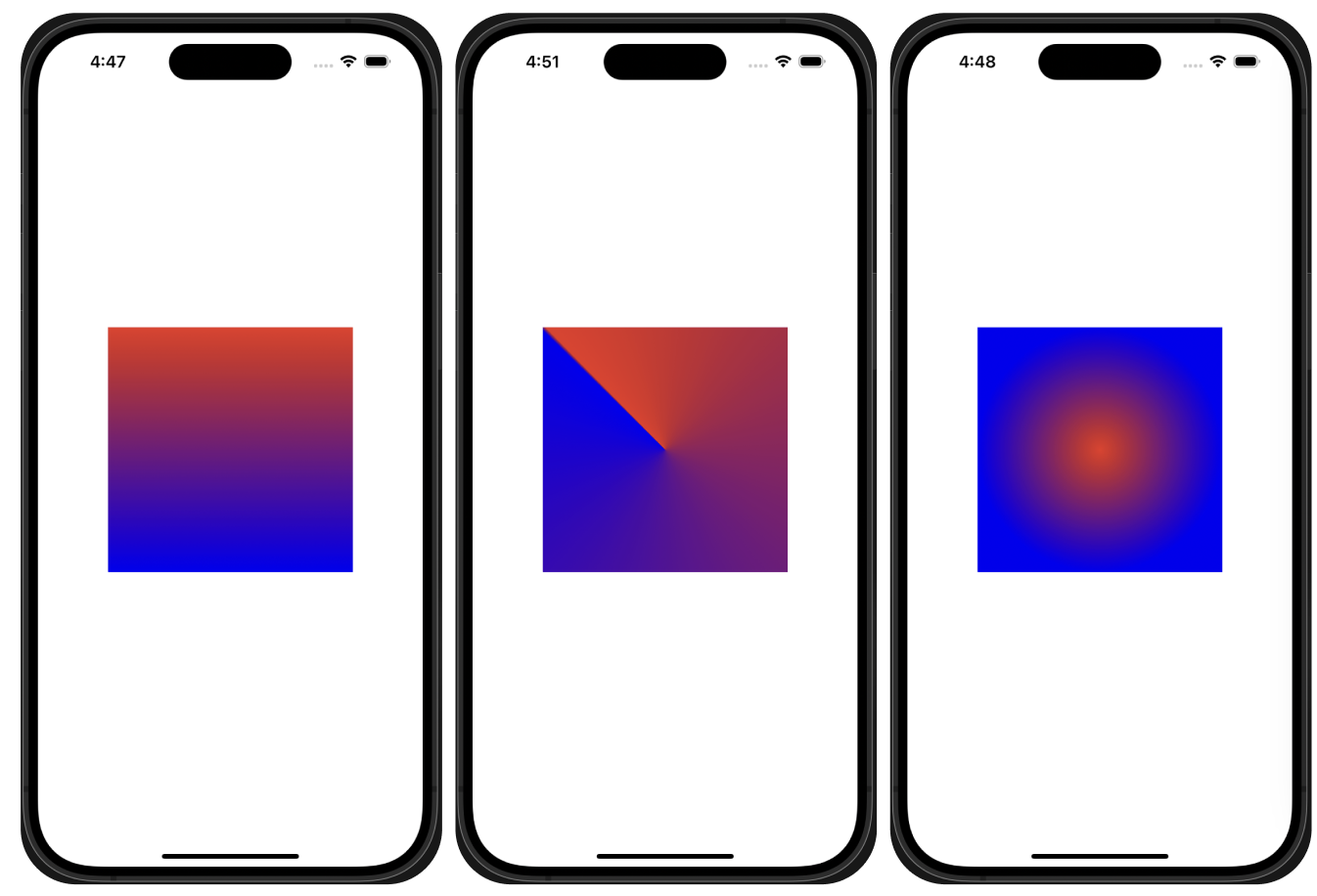

왼쪽부터 차례대로 axial, conic, radial 타입이 적용된 그라데이션 모습이다.
